Q641F/H气动不锈钢球阀
Q641F/H气动不锈钢球阀产品用途
主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制。
Q641F/H气动不锈钢球阀结构特点
1、流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
Q641F/H气动不锈钢球阀执行机构
采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
Q641F/H气动不锈钢球阀附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
Q641F/H气动不锈钢球阀执行标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。

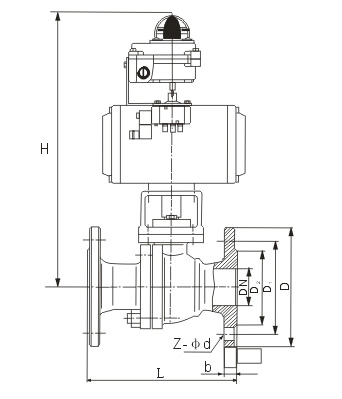

Q641F/H气动不锈钢球阀安装尺寸图
Q641F/H气动不锈钢球阀安装尺寸表：
|
公称通径 |
外形尺寸(参考值) |
连接法兰尺寸(固定值) |
||||||||
|
L |
L1 |
L2 |
H |
D |
D1 |
D2 |
C |
f |
n-Φd |
|
|
15 |
130 |
140/178 |
62/75 |
185/191 |
95 |
65 |
46 |
14 |
2 |
4-Φ14 |
|
20 |
130 |
140/178 |
62/75 |
191/197 |
105 |
75 |
56 |
16 |
2 |
4-Φ14 |
|
25 |
140 |
140/214 |
62/91 |
193/227 |
115 |
85 |
65 |
16 |
2 |
4-Φ14 |
|
32 |
165 |
164/214 |
75/91 |
212/240 |
140 |
100 |
76 |
18 |
3 |
4-Φ18 |
|
40 |
165 |
164/246 |
75/101 |
217/255 |
150 |
110 |
84 |
18 |
3 |
4-Φ18 |
|
50 |
203 |
190/295 |
91/112 |
260/286 |
165 |
125 |
99 |
20 |
3 |
4-Φ18 |
|
65 |
222 |
210/295 |
101/112 |
293/309 |
185 |
145 |
118 |
20 |
3 |
4-Φ18 |
|
80 |
241 |
247/395 |
112/139 |
323/349 |
200 |
160 |
132 |
20 |
3 |
8-Φ18 |
|
100 |
305 |
276/478 |
127/176 |
382/439 |
220 |
180 |
156 |
22 |
3 |
8-Φ18 |
|
125 |
356 |
348/562 |
159/206 |
468/534 |
250 |
210 |
184 |
22 |
3 |
8-Φ18 |
|
150 |
394 |
378/724 |
176/228 |
510/582 |
285 |
240 |
211 |
24 |
3 |
8-Φ22 |
|
200 |
457 |
524/928 |
228/275 |
655/702 |
340 |
295 |
266 |
24 |
3 |
12-Φ22 |
Q641F/H气动不锈钢球阀相关参数：
| 公称压力 | GB（1.6、2.5、4.0、6.4MPa），ANSI（150、300Lb)，JIS（10、20K） |
| 适用介质 | 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
| 阀座材料及使用温度 | 聚四氟乙烯(≦180℃)、特制PPL（≦350℃）、硬质合金(≦425℃) |
| 阀体材质 | 铸铁、铸钢、304不锈钢、316不锈钢等 |
| 防爆等级 | dⅡBT4(d2)(可供普通型、防爆型) |
| 电磁阀电源 | 220VAC、24VDC |
| 供气压力 | 0.4～0.7MPa |
| 连接形式 | 对夹式、法兰式、法兰尺寸按JB79-59制造 |
| 执行器选型 | GT单作用和双作用式、AW大口径球阀执行器 |
| 执行器配件 | （1）单电控电磁阀（断电时常闭或常开），（2）双电控电磁阀（开关式），（3）阀位开关回讯器，（4）气源处理三联件。（5）特殊使用环境，可选防爆型等。 |
