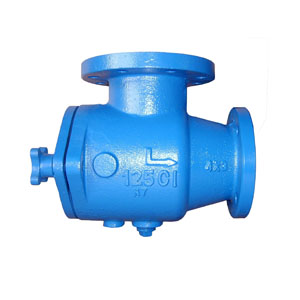

水泵扩散器
水泵扩散器产品特点
1、面积大的冲孔过滤网，故内部压降小。
2、阀门内部采用特殊导向板，产生稳流，从而保护泵叶（防止产生气锁现象）。
3、阀体上可安装压力表，不用另装。
4、根据需要可配置双过滤器，可交替使用。
5、根据现场要求，可用支架来方便调节扩散过滤器的高度。
6、根据需求内部可安装磁铁来过滤铁粉，从而保护泵。
7、阀体上设有排泄塞，不需格外安装排污管道。
8、比传统的安装方式节省很多空间和管道材料。
9、本体内外均为粉体环氧树脂涂装，可避免生锈而影响水质。
10、压力表凸台接口，即由压差大小可判定是否过多垃圾堆于滤网外部。
|
公称压力 |
工作温度 |
适用介质 |
法兰标准 |
|
1.0~2.5 |
-10~250 |
水，蒸汽，油 |
GB/T17241.6 GB/T9113 |
|
公称压力 |
强度试验压力 |
最大入口压力 |
|
1.0 |
1.5 |
1.0 |
|
1.6 |
2.4 |
1.6 |
|
2.5 |
3.75 |
2.5 |
主要零部件材料 Main Part Material
|
序号 |
零件名称 |
材料 |
序号 |
零件名称 |
材料 |
|
1 |
阀体 |
球铁或焊接不锈钢 |
5 |
滤扎罩 |
不锈钢 |
|
2 |
阀盖 |
球铁或焊接不锈钢 |
6 |
螺栓 |
镀锌板或不锈钢 |
|
3 |
整流板 |
球铁或焊接不锈钢 |
7 |
密封 |
丁腈橡胶 |
|
4 |
滤网 |
不锈钢 |
8 |
螺塞 |
镀锌板或不锈钢 |
水泵扩散器结构图
主要外形和连接尺寸Main External And Connection Dimension
|
公称通径DN(mm) |
G |
L |
D |
z-d |
A |
B |
||
|
PN1.0 |
PN1.6 |
PN1.0 |
PN1.6 |
|||||
|
50 |
1/2 |
200 |
160 |
160 |
4-18 |
4-18 |
95 |
105 |
|
65 |
1/2 |
210 |
180 |
180 |
4-48 |
4-18 |
110 |
115 |
|
80 |
1/2 |
240 |
195 |
195 |
8-18 |
8-18 |
135 |
140 |
|
100 |
1/2 |
150 |
215 |
215 |
8-18 |
8-18 |
150 |
150 |
|
125 |
1/2 |
290 |
245 |
245 |
8-18 |
8-18 |
155 |
155 |
|
150 |
3/4 |
320 |
280 |
280 |
8-23 |
8-23 |
170 |
170 |
|
200 |
3/4 |
410 |
335 |
335 |
8-23 |
12-23 |
230 |
245 |
|
250 |
3/4 |
450 |
395 |
405 |
12-23 |
12-25 |
250 |
250 |
|
300 |
1 |
510 |
445 |
460 |
12-23 |
16-25 |
275 |
275 |
|
350 |
1 |
570 |
505 |
520 |
16-23 |
16-25 |
315 |
315 |
|
400 |
2 |
640 |
565 |
580 |
16-25 |
16-30 |
360 |
360 |
|
450 |
2 |
730 |
615 |
640 |
20-26 |
20-30 |
400 |
400 |
|
500 |
2 |
805 |
670 |
705 |
20-26 |
20-34 |
460 |
470 |
|
600 |
2 |
940 |
780 |
840 |
20-30 |
20-41 |
560 |
580 |
|
350X250 |
3/4 |
460 |
405 |
405 |
12-23 |
12-25 |
250 |
250 |
|
400X350 |
1 |
570 |
460 |
460 |
12-23 |
16-25 |
315 |
315 |
|
500X300 |
1 |
650 |
520 |
520 |
16-23 |
16-25 |
360 |
315 |
|
500X400 |
1 |
660 |
580 |
580 |
16-25 |
16-30 |
360 |
306 |
