不锈钢三通球阀
不锈钢三通球阀产品用途：
不锈钢三通球阀有T形和L形，T形能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L形只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。
不锈钢三通球阀产品特点：
1、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。
2、三通球芯分T形和L形，使用寿命长，流通能力大，阻力小。
3、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。

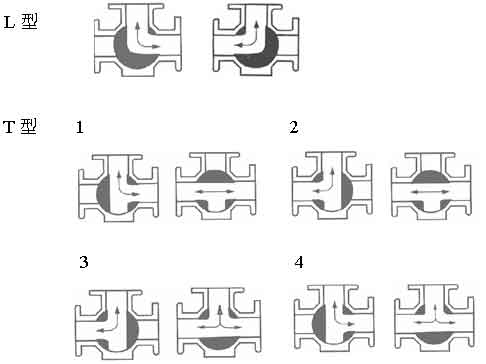

不锈钢三通球阀工作图：
不锈钢三通球阀规格：
规格范围：DN15-DN100。
温度范围：-20℃≈300℃。
压力范围：PN10 - PN40。
阀体材质：不锈钢。
阀杆材质：不锈钢。
阀盖材质：不锈钢
阀芯材质：SS304
连接方式：内螺纹和焊接连接
适用范围：水、油品、蒸汽、气体、燃气及某些腐蚀性液体等介质。

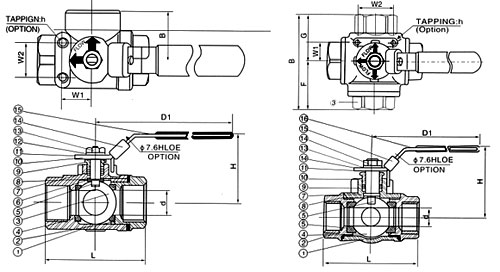

不锈钢三通球阀安装尺寸图：
不锈钢三通球阀安装尺寸表：
|
SIZE |
d |
L |
H |
D1 |
B |
W1 |
W2 |
h |
重量WT（g） |
|
1/2″ |
12.7 |
64 |
53 |
97 |
32.0 |
22.4 |
35.0 |
10-24UNC |
530 |
|
3/4″ |
16.0 |
76 |
63 |
126 |
38.0 |
22.4 |
35.0 |
10-24UNC |
700 |
|
1″ |
20.0 |
87 |
66 |
126 |
43.5 |
22.4 |
35.0 |
10-24UNC |
980 |
|
11/4″ |
25.0 |
96 |
81 |
145 |
48.0 |
22.4 |
35.0 |
10-24UNC |
1950 |
|
11/2″ |
32.0 |
114 |
83 |
145 |
57.0 |
25.4 |
38.1 |
1/4-20UNC |
2950 |
|
2″ |
38.1 |
142 |
96 |
204 |
71.0 |
25.4 |
38.1 |
1/4-20UNC |
4450 |
